ミニプラグジョイントコネクタ
特徴
- ■接続作業の時間短縮
- ■接続作業の省力化
- ■接続作業の品質向上
- ●電気用品安全法によるジョイントボックスとみなされています。
- ●コネクタに方向性があり、誤配線の心配もありません。
- ●電線のロック解除レバーにより電線を外しコネクタの再利用が可能です。
- ●コネクタは透明色で電線挿入状態や挿入方向の確認が可能です。
VVF2心用
①
プラグコネクタM2

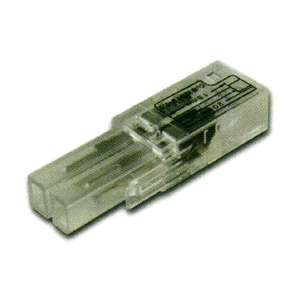

NPJM P01-2P
②
レセプタクルコネクタM2
NPJM R01-2P
③
ターミナルブロックM2
NPJM B02-2P
④
コネクタホールドM2
NPJM R-2CH
VVF3心用
⑤
プラグコネクタM
NPJM P01-3P
⑥
レセプタクルコネクタM
NPJM R01-3P
⑦
ターミナルブロックM
NPJM B02-3P-H
⑧
コネクタホールドM
NPJM R-CH
電線の取り外し方
マイナスドライバ等で「電線ロック解除レバー」を押し下げ、Ｆケーブルを抜いてください。
クイックレバーM：2心・3心兼用
NPJM P-QL
- クイックレバーをプラグコネクタのロック爪にセットします。
- レバーを押さえロックを解除し、 真っ直ぐ引き抜いて下さい。
注意：クイックレバーＭは特定電気用品＜PS＞Eの規定外でご使用ください。
施工例
あらかじめ機器にコネクタを接続しておくことにより、現場ではワンタッチ接続が可能となります。
防塵カバー
| 2心用 | 3心用 | ||
|---|---|---|---|
| プラグ用 | レセプタクル •ブロック兼用 |
プラグ用 | レセプタクル •ブロック兼用 |
 |
 |
 |
 |
各部の寸法
①
プラグコネクタM2
NPJM P01-2P
②
レセプタクルコネクタM2
NPJM R01-2P
③
ターミナルブロックM2

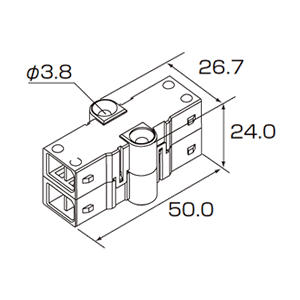

NPJM B02-2P
④
コネクタホールドM2
NPJM R-2CH
⑤
プラグコネクタM
NPJM P01-3P
⑥
レセプタクルコネクタ
M NPJM R01-3P
⑦
ターミナルブロックM

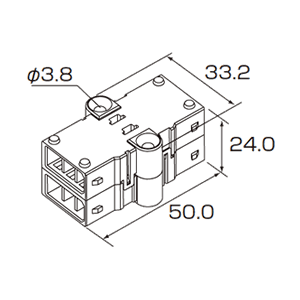

NPJM B02-3P-H
⑧
コネクタホールドM
NPJM R-CH
規格・材質・包装個数
- ■適用電線：銅単線φ1.6mm・φ2.0mm
- ■絶縁体最高使用温度：120℃
- ■適用規格：電気用品安全法＜ＰＳ＞Ｅ（特定電気用品）
- ■定格：20A/300V
- ■成形品材質：ポリカーボネイト(UL94V-0)
- ■コンタクト材質：すずめっき付き銅合金
- ■防塵カバー：エラストマー
【2心用】
| 品 名 | 品 番 | 包装個数 |
|---|---|---|
| ①プラグコネクタＭ２ | NPJM P01-2P | 20 |
| ②レセプタクルコネクタＭ２ | NPJM R01-2P | 20 |
| ③ターミナルブロックＭ２ | NPJM B02-2P | 10 |
| ④コネクタホールドＭ２ | NPJM R-2CH | 20 |
| 防塵カバー（プラグ用） | NPJM P01-2PD | 5 |
| 防塵カバー（レセプタクル •ブロック兼用） | NPJM BR-2PD | 5 |
【3心用】
| 品 名 | 品 番 | 包装個数 |
|---|---|---|
| ⑤プラグコネクタＭ | NPJM P01-3P | 20 |
| ⑥レセプタクルコネクタＭ | NPJM R01-3P | 20 |
| ⑦ターミナルブロックＭ | NPJM B02-3P-H | 10 |
| ⑧コネクタホールドＭ | NPJM R-CH | 20 |
| 防塵カバー（プラグ用） | NPJM P01-3PD | 5 |
| 防塵カバー（レセプタクル •ブロック兼用） | NPJM BR-3PD | 5 |
加工品（受注製作）
Fケーブルに「ミニプラグジョイントコネクタ」を取り付けた下記製品の製作を致します。
加工品（受注製作）専用お問い合わせフォームにてお問い合わせください。
