架橋ポリエチレン絶縁耐熱低圧電線AEX
■特徴
- ●耐熱性に優れています。（120℃架橋ポリエチレン）
- ●鉛化合物を含んでいません。
- ●100mm2まで対応可能です。
■規格ELV対応品RoHS対応品
| 定格 | 120℃、A.C.30V D.C.60V |
| 規格 | JASO D 611 |
| 東日京三標準仕様書 | SPI701-X700 |
■用途
- ●自動車、二輪車、建機、農機および船外機のワイヤーハーネス。
- ●自動車電装品の口出し線および配線。

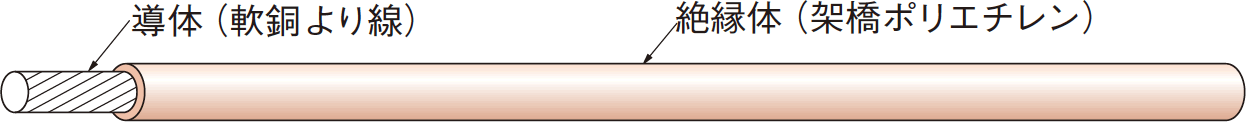

■構造・寸法
（注）AEXは社名表示はありません。
| 導体 | 絶縁体標準厚さ （mm） |
仕上外径 | 最大導体抵抗 （20℃）（mΩ/m） |
概算質量 （kg/km） |
定尺 （m） |
|||
|---|---|---|---|---|---|---|---|---|
| サイズ （mm2） |
構成 （本/mm） |
外径 （mm） |
標準 （mm） |
最大 （mm） |
||||
| 0.5F | 20/0.18 | 1.0 | 0.5 | 2.0 | 2.2 | 36.7 | 8.0 | 500 |
| 0.5 | 7/0.32 | 1.0 | 0.5 | 2.0 | 2.2 | 32.7 | 9.0 | 500 |
| 0.75F | 30/0.18 | 1.1 | 0.5 | 2.2 | 2.4 | 24.4 | 11 | 500 |
| 0.85 | 11/0.32 | 1.2 | 0.5 | 2.2 | 2.4 | 20.8 | 12 | 500 |
| 1.25F | 50/0.18 | 1.5 | 0.6 | 2.7 | 2.9 | 14.7 | 17 | 500 |
| 1.25 | 16/0.32 | 1.5 | 0.6 | 2.7 | 2.9 | 14.3 | 17 | 500 |
| 2 | 26/0.32 | 1.9 | 0.6 | 3.1 | 3.4 | 8.81 | 26 | 300 |
| 3 | 41/0.32 | 2.4 | 0.7 | 3.8 | 4.1 | 5.59 | 39 | 300 |
| 5 | 65/0.32 | 3.0 | 0.8 | 4.6 | 4.9 | 3.52 | 60 | 200 |
| 8 | 50/0.45 | 3.7 | 0.8 | 5.3 | 5.6 | 2.32 | 90 | 100 |
- ※ 耐電圧(A.C.1,000V/1min.）
