薄肉低圧電線AVS（R）
■特徴
- ●AVよりさらに薄肉化・細径化しています。
- ●鉛化合物を含んでいません。
■規格ELV対応品RoHS対応品
| 定格 | 80℃ |
| 規格 | JASO D 611準拠 |
| 東日京三標準仕様書 | SPI701-1100 |
■用途
- ●自動車、二輪車、建機、農機および船外機のワイヤーハーネス。
- ●自動車電装品の口出し線および配線。
■構造・寸法

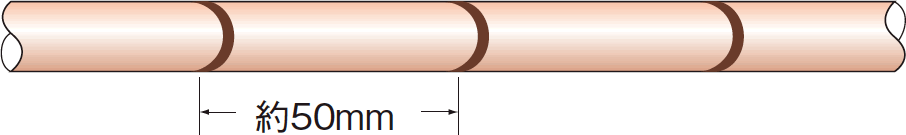

●品名の（R）はリングマークの意味です。茶色のリングマークがサイズごとにつきます。
（1）AVS（R） 0.5mm2, 1.25mm2, 2mm2, 3mm2, 5mm2
（2）AVS（R） 0.85mm2
品名：AVS(R)＊サイズ＊色
| 導体 | 絶縁体標準厚さ （mm） |
仕上外径 | 最大導体抵抗 （20℃）（mΩ/m） |
概算質量 （kg/km） |
定尺 （m） |
|||
|---|---|---|---|---|---|---|---|---|
| サイズ （mm2） |
構成 （本/mm） |
外径 （mm） |
標準 （mm） |
最大 （mm） |
||||
| 0.5 | 7/0.32 | 1.0 | 0.5 | 2.0 | 2.1 | 32.7 | 8.0 | 1000 |
| 0.85 | 11/0.32 | 1.2 | 0.5 | 2.2 | 2.3 | 20.8 | 12 | 1000 |
| 1.25 | 16/0.32 | 1.5 | 0.5 | 2.5 | 2.6 | 14.3 | 16 | 500 |
| 2 | 26/0.32 | 1.9 | 0.5 | 2.9 | 3.1 | 8.81 | 24 | 500 |
| 3 | 41/0.32 | 2.4 | 0.6 | 3.6 | 3.8 | 5.59 | 38 | 300 |
| 5 | 65/0.32 | 3.0 | 0.7 | 4.4 | 4.6 | 3.52 | 59 | 200 |
- ※ 耐電圧(A.C.1,000V/1min.）
