- 単心ビニルコードVSF
- /
- 2種単心ビニルコードHVSF
■特徴
- ●可とう性に優れています。
- ●電気用品技術基準に基づいています。
■規格 RoHS対応品
| 定格 | VSF 60℃、300V、 HVSF 75℃、300V |
| 規格 | JIS C 3306 |
■用途
- ●300V以下の小形電気機器用
■構造・性能
●VSF LF
表示例：<PS>E TONICHIKYOSAN-D 西暦年号 LF

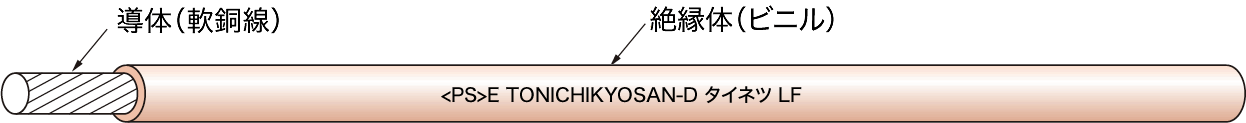

●HVSF LF
表示例：<PS>E TONICHIKYOSAN-D タイネツ LF
| 導体 | 絶縁体厚さ (mm) |
仕上外径 (約)(mm) |
耐電圧 （A.C.V/1min.) |
最小絶縁抵抗 (20℃) (MΩ-km) |
最大導体抵抗 (20℃) (Ω/km) |
概算質量 (kg/km) |
定尺 (m) |
||
|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 (mm²) |
構成 (本/mm) |
外径 (mm) |
|||||||
| 0.5 | 20/0.18 | 0.9 | 0.8 | 2.5 | 1000 | 5 | 36.7 | 11 | 300 |
| 0.75 | 30/0.18 | 1.1 | 0.8 | 2.7 | 24.4 | 14 | 300 | ||
| 1.25 | 50/0.18 | 1.5 | 0.8 | 3.1 | 14.7 | 20 | 300 | ||
| 2 | 37/0.26 | 1.8 | 0.8 | 3.4 | 9.50 | 27 | 300 | ||
